SERIES  V

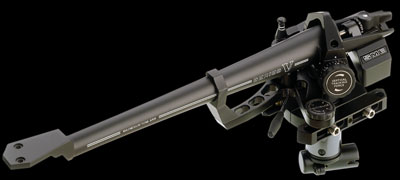

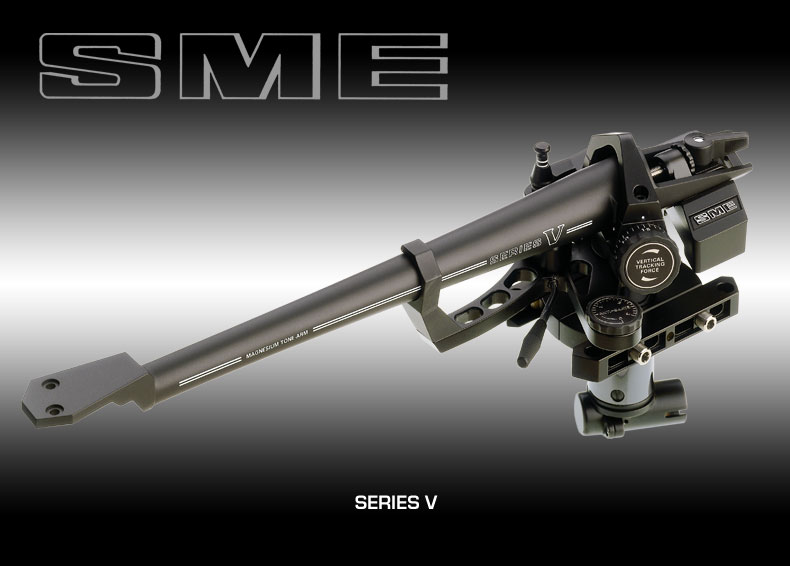

SERIA V stanowi praktycznie szczyt możliwości współczesnej technologii w dziedzinie produkcji ramion gramofonowych.
Ogromne doświadczenie i doskonałe zaplecze techniczne firmy SME zaowocowało konstrukcją łączącą w sobie zegarmistrzowską precyzję wykonania z doskonałym brzmieniem.
    Poniżej zamieszczamy fragment artykułu Pana Dariusza Słobody zamieszczonego w numerze 1/96 "Magazynu HiFi", w którym opisana jest konstrukcja "piątki".

"...Od swej pierwszej prezentacji w roku 1984 (jeszcze jako prototyp) Series V zdołało wyrobić sobie pozycję jednego z najlepszych ramion na świecie. Nie bez powodu. Podobnie jak Model 30 jest to dzieło ze wszech miar godne uwagi. Z pozoru wygląda na bardzo delikatne, jednak jest to złudne wrażenie.
Każdemu, kto odwiedza fabrykę Alastair Aikaman proponuje za darmo nowe ramię SME Series V pod warunkiem, że najpierw je złamie. Niestety jak dotąd nikomu się to nie udało (mnie również nie - GS). Odpowiedzialny jest za to materiał z jakiego je wykonano - a mianowicie stop magnezu. Jest on około 36% lżejszy od aluminium, z którego zwykle odlewa się ramiona, ale tylko o 25% mniej sztywny. W rezultacie konstrukcja z magnezu może być około 25% bardziej sztywna niż analogiczna z aluminium. A to powoduje oczywiście mniej wygięć i wibracji ramienia. Istotny wpływ na to ma także zredukowanie ilości połączeń na drodze od wkładki do subchassis. Rurkę ramienia, o długości ok. 293 mm wraz z miejscem na wkładkę, wytłacza się jako jedną całość. Wewnątrz pokryto ją materiałem tłumiącym. Na końcu przymocowana jest do płytki ramienia przy pomocy trzpienia z całym szeregiem regulatorów.
Opis zacznę od góry. Najwyżej położoną częścią SME Series V jest stalowy półpierścień, zamykający rurkę od góry. Przymocowano go dwoma śrubami do obejmującego rurkę stalowego jarzma. Wewnątrz niego umieszczono wałek, wyposażony w dziesięciomilimetrowe łożyska kulkowe. Wałek ów znajduje się na poziomie płyty, co ma przeciwdziałać jego wypaczaniu, a w konsekwencji zabezpieczać przed kołysaniem dźwięku. Umożliwia on podnoszenie i opuszczanie ramienia. Z nim połączona jest także sprężyna służąca do regulacji siły nacisku igły na płytę. Odbywa się to za pomocą położonego bocznie pokrętła. Można ją regulować płynnie w zakresie 0-3 gramy. Do jarzma, za pomocą kołnierza o średnicy 16 mm przymocowany jest od dołu także pionowy wałek. Porusza się on wewnątrz stalowego trzpienia, wyposażonego w dwa siedemnastomilimetrowej średnicy łożyska kulkowe. Sam trzpień o średnicy 23 mm jest częścią mocującą ramię do gramofonu wraz ze specjalną podstawą, o czym dalej. Oba łożyska rozstawiono jak najszerzej by zmniejszyć pochylenie pionowego wałka. Do trzpienia doczepiono także mechanizm antyskatingu, system opuszczania/unoszenia ramienia oraz zbiornik na płyn tłumiący. Kontrola antyskatingu odbywa się za pomocą sprężyny i nici. Tarcza regulatora odpowiada tej sterującej siłą nacisku i znajduje się w wymuszonej pozycji wyłączenia. Wysokość unoszenia ramienia można regulować za pomocą śrubokręta. Series V może pracować z płynem tłumiącym lub bez niego.
Przeciwwagę wykonano ze stopu wolframu. Obciążnik wytłumiono i podwieszono w dwóch punktach za pomocą śrub. Oryginalny kształt całej przeciwwagi pozwala na umieszczenie jej blisko punktu podwieszenia. Redukuje to bezwładność, a tym samym zapobiega zniekształceniom wywołanym uszkodzeniami płyty i jej nie centrycznością. Przesuwanie przeciwwagi odbywa się po szynach, o bokach pochylonych pod kątem 45 stopni. Pozwalają na to koło radełkowanie i śruba pociągowa, ułożone na podwójnej bieżni łożyska kulkowego.
Sama szyna ma długość 19 mm i wystarczy do wyważenia wkładek o ciężarze od 4,2 do 18 g. Mocowanie ramienia do gramofonu odbywa się przy pomocy specjalnej podstawy. Umożliwia ona ruch w pionie pomiędzy dwoma szczękami oraz w poziomie wzdłuż prowadnic. Położenie w poziomie ustalane jest za pomocą czterech poprzecznych śrub, umieszczonych w prowadnicach. Następnie całość przymocowuje się do płytki ramienia, również czterema, śrubami nasadowymi. W podstawie znajduje się także wkręt do regulacji poziomego kąta odczytu (HTA). Regulacja pionowego kąta odczytu (VTA), flaa tym samym wysokości ramienia ponad płytą odbywa się przy pomocy wkrętu, umieszczonego obok zbiornika na płyn tłumiący.
Wewnętrzne okablowanie to srebrny Litz. Kończy się ono wtykiem typu DIN u podstawy ramienia. Dalej prowadzi przewód z miedzi beztlenowej wyposażony w pozłacane wtyki cinch. Jego długość wynosi 1,2 metra. Ramię wykończone jest w czerni, z elementami z polerowanej stali oraz pokrytymi czarnym bądź srebrnym chromowaniem. Waży 720 gramów. Jego wysokość można regulować od 56,4 do 87,9 mm ponad powierzchnią montażu. Głębokość poniżej powierzchni montażu wynosi 56,75 mm. Do klienta trafia wraz z akcesoriami do jego montażu i regulacji..."

 Podstawowe cechy "piątki"

	Unikalna konstrukcja rury ramienia wytłoczonej w całości ze stopu magnezu.
	Wewnętrzna powierzchnia rury pokryta specjalną masą, która tłumi wszelkie szczątkowe wibracje mogące powstać w strukturze ramienia.
	Doskonale obrobiona powierzchnia platformy główki zapobiegająca powstawaniu rezonansów w punkcie styku z wkładką.
	Wykonana ze stali nierdzewnej oś z osadzonymi na niej 10-mm łożyskami kulkowymi ABEC-7. Całość oparta w masywnym jarzmie i umieszczona na wysokości powierzchni płyty co skutecznie zapobiega kołysaniu dźwięku.
	Dynamiczna regulacja nacisku igły kontrolowana w zakresie 0-3 gramy z dokładnością do 0.125g
	Unikalna metoda montażu poszczególnych elementów zapewniająca dużą sztywność i gwarantująca precyzyjne pasowanie łożysk jeszcze przed zmontowaniem całego ramienia.
	Oś łożyska pionowego wykonana ze stali nierdzewnej ze zintegrowanym kołnierzem o średnicy 16 mm sprzęgającym ją z jarzmem.
	Wykonany z hartowanej stali stojan łożyska pionowego o średnicy 23 mm z zamontowaną parą 17 milimetrowych łożysk kulkowych ABEC 7. Łożyska są szeroko rozstawione by zapobiegać pochylaniu się ramienia.
	Regulacja siły znoszącej (antyskating) zrealizowana za pomocą włókna połączonego ze sprężyną. Tarcza wyskalowana zgodnie z wartościami na pokrętle siły nacisku (VTF).
	Winda umożliwiająca precyzyjne opuszczanie/podnoszenie igły z powierzchni płyty. Możliwa jest regulacja zakresu jej działania.
	Układ olejowego tłumienia drgań poprzecznych ramienia występujących w zakresie infradźwięków.  W zależności od preferencji użytkownika może być włączony lub wyłączony.
	Zapewniająca dużą sztywność, dwuczęściowa podstawa umożliwiająca precyzyjną kontrolę ruchu ramienia.
	Przeciwwaga wykonana ze stopu wolframu, podparta w dwóch punktach i wytłumiona. Specjalna konstrukcja o niskiej bezwładności redukuje wpływ niecentrycznie wykonanych płyt na pracę wkładki.
	Podwieszony korpus przeciwwagi zapewnia optymalne rozłożenie środka ciężkości. Taka forma montażu usztywnia dodatkowo końcówkę rury ramienia zapobiegając powstawaniu niekontrolowanych drgań układu. Regulacja przeciwwagi jest możliwa poprzez obrót radełkowanym pierścieniem po wcześniejszym odblokowaniu nakrętki ustalającej.
	Obrotowe gniazdo wyjściowe umożliwia optymalne wyprowadzenie przewodu sygnałowego. Taka konstrukcja minimalizuje również przenoszenie drgań do subchassis.
	Możliwość regulacji wysokości ramienia (VTA) za pomocą śruby umieszczonej w korpusie ramienia.
	Precyzyjnie naniesione poziome linie, umieszczone na rurze ramienia ułatwiają właściwe ustawienie wysokości ramienia.
	Precyzyjna regulacja poziomego kąta odczytu (HTA) za pomocą śruby mocowanej w podstawie.
	Specjalny szablon ułatwia optymalne ustawienie poziomego kąta odczytu.
	Idealny montaż ramienia w dowolnym gramofonie usprawnia przyrząd dostarczany w komplecie.

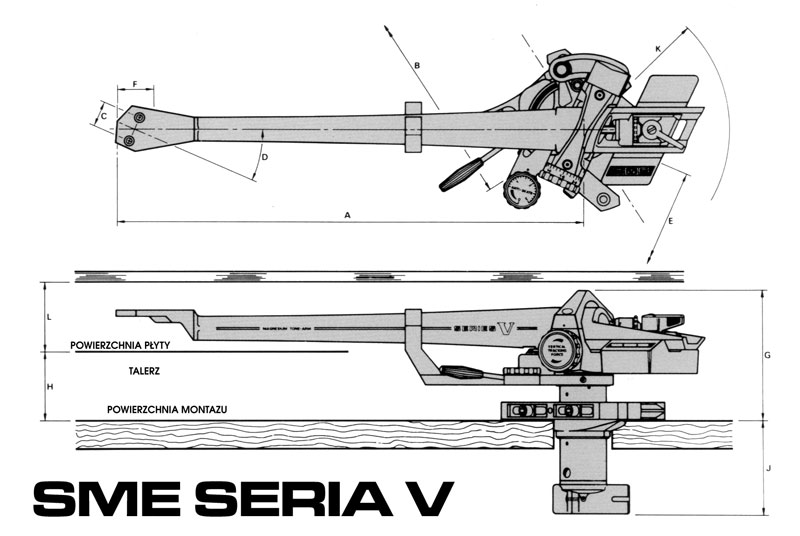

Dane techniczne ramienia SERIA V:

Ramię występuje również w wersji ze zdejmowaną główką. Istnieje również możliwość zakupu ramienia z wykończeniami w kolorze złotym, lub całe złocone ramię.
