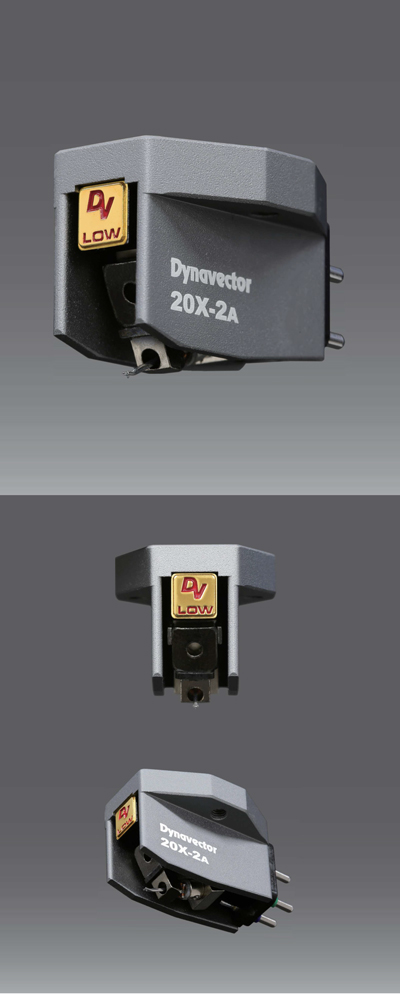

DV - 20X2 H/L
Wysoki/niski
poziom wyjściowy. Aluminiowy wspornik. Tłumienie strumienia
magnetycznego.
|
Seria wkładek 20X posiada korpus wykonany z twardego stopu aluminium,
podobnego do wykorzystywanego w XX2. Stanowi on sztywną podstawę
dla układu drgającego, zapewnia optymalne dopasowanie i solidne
zamocowanie do główki ramienia. Wspornik wykonano z rury
aluminiowej o długości 6 mm na końcu której zamocowano diamentową
igłę o profilu Micro Ridge.
Wkładka jest wyposażona w unikalne
i opatentowane systemy tłumienia strumienia magnetycznego. Sam
magnes wykonany z neodymu posiada wystarczającą siłę by
zapewnić wkładce sygnał wyjściowy na poziomie 2,8 mV. Wpływ na
poziom wyjściowy ma również cewka nawijana z drutu o zwiększającej
się średnicy, dzięki czemu jej impedancja wewnętrzna nie
przekracza 150 Ω.
Wersja o niskim poziomie wyjściowym posiada cewkę o impedancji
wewnętrznej 5 Ω i napięciu 0,3mV.
|
Dane techniczne |
| Napięcie wyjściowe XH |
2,8mV (1kHz, 5cm/s) |
| Napięcie wyjściowe XL |
0,3mV (1kHz, 5cm/s) |
| Separacja kanałów |
25 dB (1kHz) |
| Pasmo przenoszenia |
20 - 20 000 Hz (± 2dB) |
| Podatność |
12 x 10-6 cm/dyn |
| Nacisk |
1,8 - 2,2 g |
| Impedancja wewnętrzna XH |
150 Ω
|
| Impedancja wewnętrzna XL |
5 Ω
|
| Impedancja obciążenia XH |
> 1kΩ
|
| Impedancja obciążenia XL |
> 30 Ω
|
| Wspornik |
aluminiowy |
| Igła |
Micro Ridge |
| Masa wkładki |
9,2 g |
|
|
|
