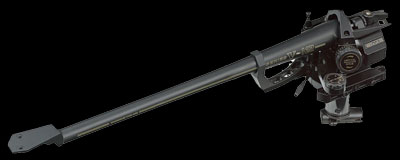

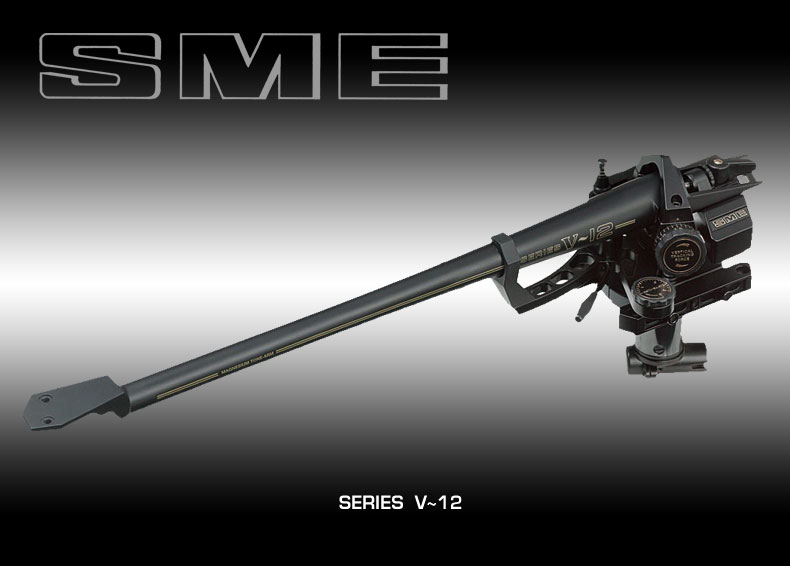

    SERIES  V~12

    SERIA V~12 stanowi praktycznie szczyt możliwości współczesnej technologii w dziedzinie produkcji ramion gramofonowych.
    Ogromne doświadczenie i doskonałe zaplecze techniczne firmy SME zaowocowało konstrukcją łączącą w sobie zegarmistrzowską precyzję wykonania z doskonałym brzmieniem.

      Podstawowe cechy "piątki"

    Unikalna konstrukcja rury ramienia wytłoczonej w całości ze stopu magnezu.
    Wewnętrzna powierzchnia rury pokryta specjalną masą, która tłumi wszelkie szczątkowe wibracje mogące powstać w strukturze ramienia.
    Doskonale obrobiona powierzchnia platformy główki zapobiegająca powstawaniu rezonansów w punkcie styku z wkładką.
    Wykonana ze stali nierdzewnej oś z osadzonymi na niej 10-mm łożyskami kulkowymi ABEC-7. Całość oparta w masywnym jarzmie i umieszczona na wysokości powierzchni płyty co skutecznie zapobiega kołysaniu dźwięku.
    Dynamiczna regulacja nacisku igły kontrolowana w zakresie 0-3 gramy z dokładnością do 0.125g
    Unikalna metoda montażu poszczególnych elementów zapewniająca dużą sztywność i gwarantująca precyzyjne pasowanie łożysk jeszcze przed zmontowaniem całego ramienia.
    Oś łożyska pionowego wykonana ze stali nierdzewnej ze zintegrowanym kołnierzem o średnicy 16 mm sprzęgającym ją z jarzmem.
    Wykonany z hartowanej stali stojan łożyska pionowego o średnicy 23 mm z zamontowaną parą 17 milimetrowych łożysk kulkowych ABEC 7. Łożyska są szeroko rozstawione by zapobiegać pochylaniu się ramienia.
    Regulacja siły znoszącej (antyskating) zrealizowana za pomocą włókna połączonego ze sprężyną. Tarcza wyskalowana zgodnie z wartościami na pokrętle siły nacisku (VTF).
    Winda umożliwiająca precyzyjne opuszczanie/podnoszenie igły z powierzchni płyty. Możliwa jest regulacja zakresu jej działania.
    Układ olejowego tłumienia drgań poprzecznych ramienia występujących w zakresie infradźwięków.
    W zależności od preferencji użytkownika może być włączony lub wyłączony.
    Zapewniająca dużą sztywność, dwuczęściowa podstawa umożliwiająca precyzyjną kontrolę ruchu ramienia.
    Przeciwwaga wykonana ze stopu wolframu, podparta w dwóch punktach i wytłumiona. Specjalna konstrukcja o niskiej bezwładności redukuje wpływ niecentrycznie wykonanych płyt na pracę wkładki.
    Podwieszony korpus przeciwwagi zapewnia optymalne rozłożenie środka ciężkości. Taka forma montażu usztywnia dodatkowo końcówkę rury ramienia zapobiegając powstawaniu niekontrolowanych drgań układu. Regulacja przeciwwagi jest możliwa poprzez obrót radełkowanym pierścieniem po wcześniejszym odblokowaniu nakrętki ustalającej.
    Obrotowe gniazdo wyjściowe umożliwia optymalne wyprowadzenie przewodu sygnałowego. Taka konstrukcja minimalizuje również przenoszenie drgań do subchassis.
    Możliwość regulacji wysokości ramienia (VTA) za pomocą śruby umieszczonej w korpusie ramienia.
    Precyzyjnie naniesione poziome linie, umieszczone na rurze ramienia ułatwiają właściwe ustawienie wysokości ramienia.
    Precyzyjna regulacja poziomego kąta odczytu (HTA) za pomocą śruby mocowanej w podstawie.
    Specjalny szablon ułatwia optymalne ustawienie poziomego kąta odczytu.
    Idealny montaż ramienia w dowolnym gramofonie usprawnia przyrząd dostarczany w komplecie.

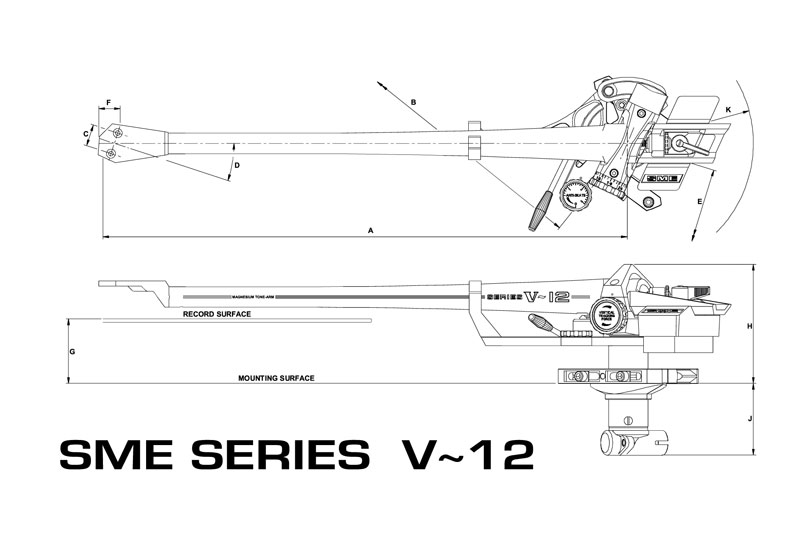

    Dane techniczne ramienia SERIA V~12

    A odległość pomiędzy osią ramienia a wkładką 308,80  mm
    B odległość pomiędzy osią ramienia a osią talerza 295,60  mm
    C rozstaw śrub mocujących wkładkę 12,70  mm
    D przesunięcie osi wkładki 17,62  o
    E przesunięcie liniowe 93,47  o
    F wysięg wkładki 13,20  mm
    G wysokość ponad powierzchnią montażu 56,4 - 87,9  mm
    H zakres wysokości powierzchni płyty w stosunku do powierzchni montażowej w którym możliwy jest montaż ramienia 24,4 - 55,9  mm
    J głębokość poniżej powierzchni montażowej 56,75  mm
    K luz promieniowy (zakres ruchu) przeciwwagi 73  o
    L prześwit pomiędzy pokrywą a powierzchnią płyty przy wkładce o wysokości 17 mm 35  mm
    Masa efektywna 12 g
    Zakres równoważenia wkładki 5 - 32 g
    Regulacja siły nacisku 0 - 3g (30mN)
    Maksymalny błąd śledzenia 0,009 o/mm
    Punkty zerowe (Baerwald) 66,04 i 120,9 mm
    Przewód sygnałowy
    długość 1,2 m
    pojemność 140 pF/m
    rezystancja 0,145ohm
    Okablowanie wewnętrzne
    pojemność 15 pF/kanał
    rezystancja 0,535ohm
    Wtyk wyjściowy 5 - stykowy D.I.N 240 o
    Waga 815 g

    Ramię występuje również w wersji ze zdejmowaną główką. Istnieje również możliwość zakupu ramienia z wykończeniami w kolorze złotym, lub całe złocone ramię
